长城电子车间无尘净化工程

客户介绍

东莞长城开发科技有限公司成立于2011年，占地面积293。97亩，注册资本3亿元人民币，总投资9亿元，是一家专业从事 ODM 研发制造、消费类电子、医疗电子、汽车电子、LED等产品研发、生产及服务的高科技国有控股企业，是深圳长城开发科技股份有限公司（证券简称：深科技，代码：000021）全资拥有的生产制造型企业。公司总部位于深圳市福田区，在新加坡、美国、澳大利亚设有分支机构或拥有研发团队，到2015年，公司已完成包括深圳、苏州、惠州、东莞四个研发制造基地的建立布局，现有员工10000余人，2011年，公司工业产值近200亿元。

项目概况

工程名称：长城电子车间无尘净化工程

项目地址：广东东莞

空调系统：AHU洁净空调

净化区域：4600m²

洁净等级：10万

承包形式：EPC

设计思路

工艺设计在净化车间设计时一般都处于第一位，工艺设计需要在满足电子产品生产要求的前提下合理进行无尘室厂房的装修工程生产设备布局，合理确定各种公用动力设施的技术参数，做到能量消耗少、运行费用低、生产效率高和建设投资少；同时，还需要合理进行人流路线、物料运输和仓储设施的配置和布置，满足电子产品无尘室厂房的装修工程生产要求和产品生产工艺要求；此外，还应该尽可能提升生产设备的自动化水平和物料运输的自动化水平，在经济、实用、安全可靠的条件下提高生产效率。

厂房区域分配

1、 洁净生产区

2、 洁净辅助间（包括人员净化用房、物料净化用室和部分生活用室等）风淋室

3、 管理区（包括办公、值班、管理和休息等）

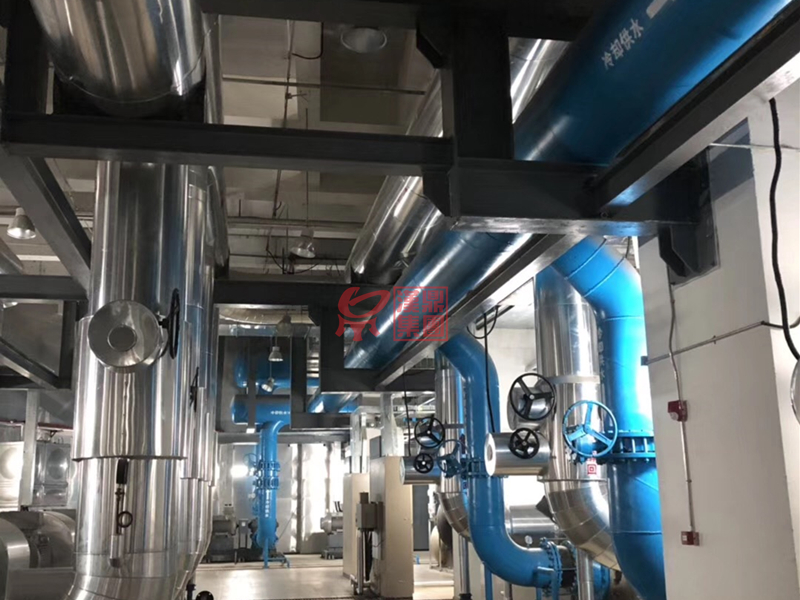

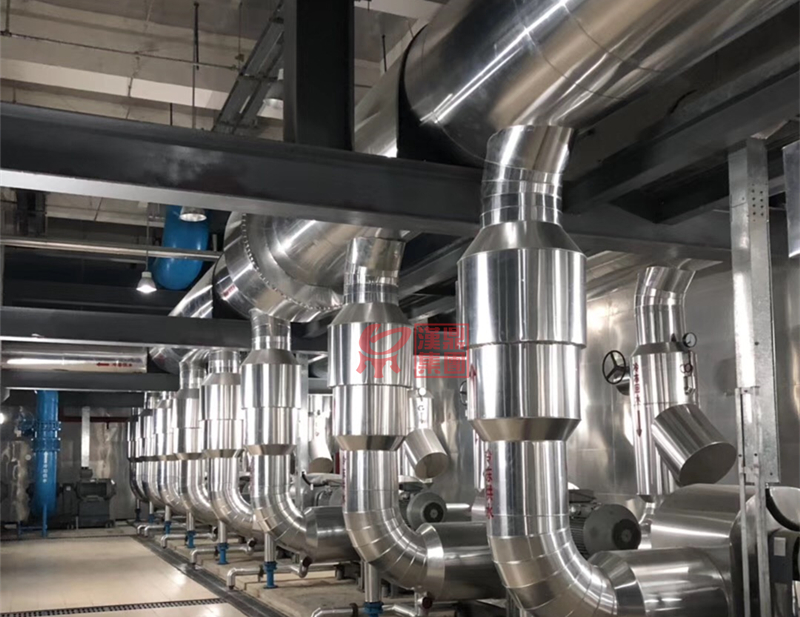

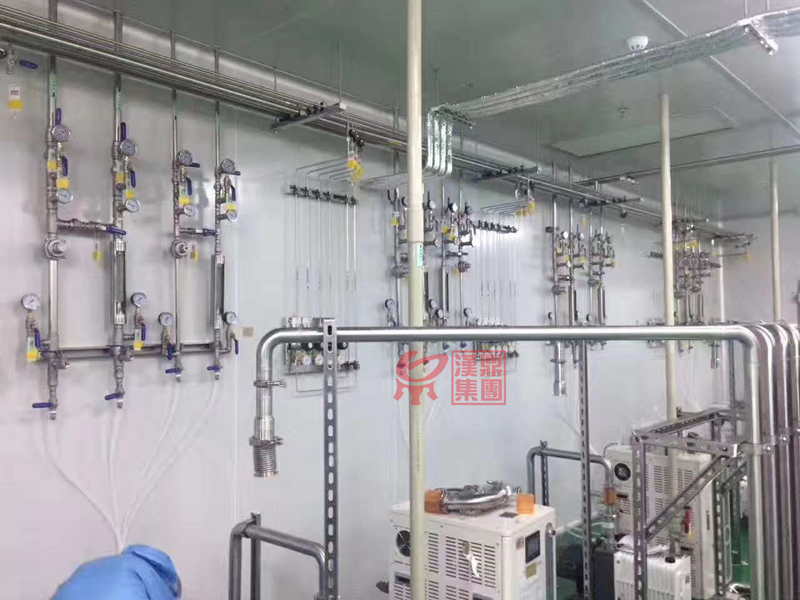

4、 设备区（包括净化空调系统应用、电气用房、高纯水和高纯气用房、冷热设备用房）

设计规范

1、GB50472-2014电子工业洁净厂房设计规范

2、GB50073-2013洁净厂房设计规范

3、《洁净室施工及验收规范》GB50591-2010

4、空气调节设计手册（第二版）

5、甲方提供的其他技术资料

施工概况

工程面积约5800m2(其中:一楼区域面积约1800m2. 二楼区域面积约2000m2. 三楼区域面积约1800m2. 机房区域面约600m2)

1 全区墙体采用夹芯彩钢板，整板厚度50mm，面壁钢板厚度0.426mm。

2 走道及实验室天花采用轻钢矿棉板，规格 600x600mm ，吊顶高度2.5/2.4m。

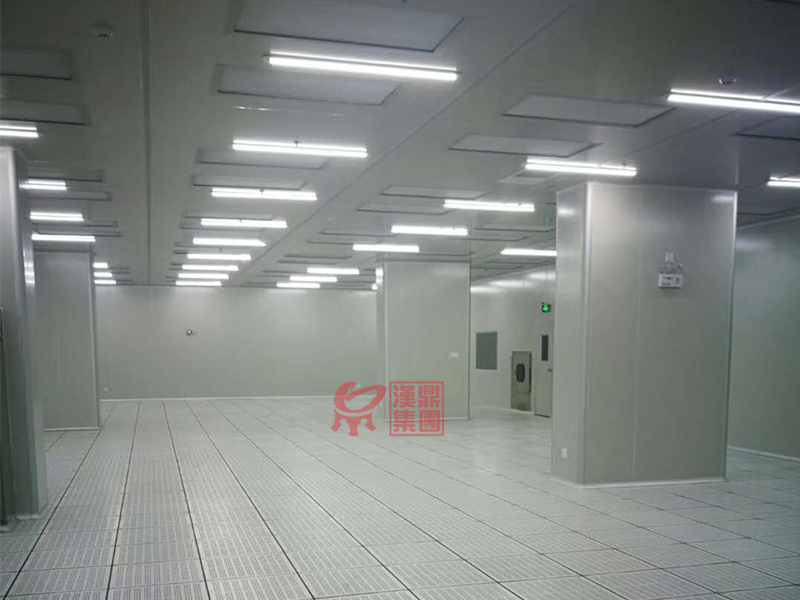

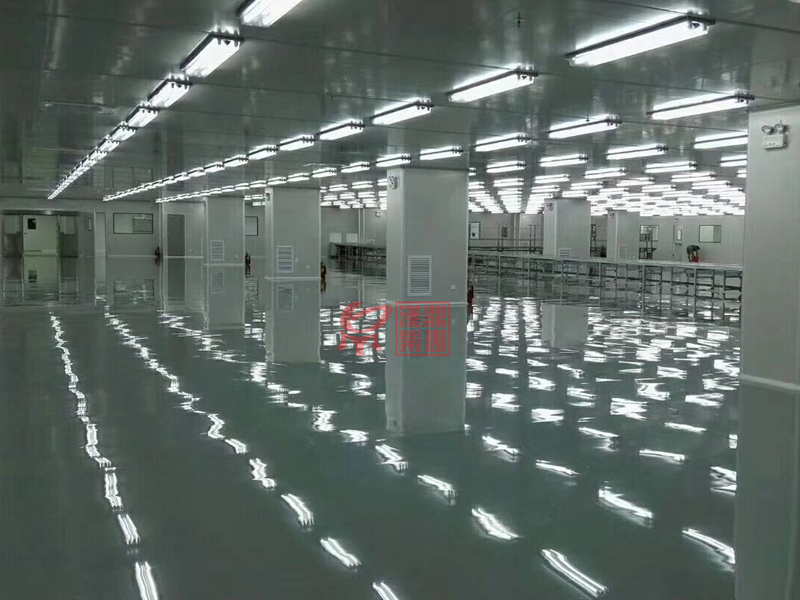

3 洁净车间采用防静电PVC地板，承重区域使用不锈钢地面，参观走道及辅助区采用普通环氧自流坪地面。

4 车间门采用岩棉夹芯板制作安装，装修结构均采用铝型材固定安装，有视窗的采用钢化玻墙。所有门门锁均采用球头锁。

5 车间内，隔断之间 、隔断与地面之间安装槽式铝型材，隔断之间阳角处均安装阳圆弧铝型材。
