多层线路板净化车间PCB无尘车间工程

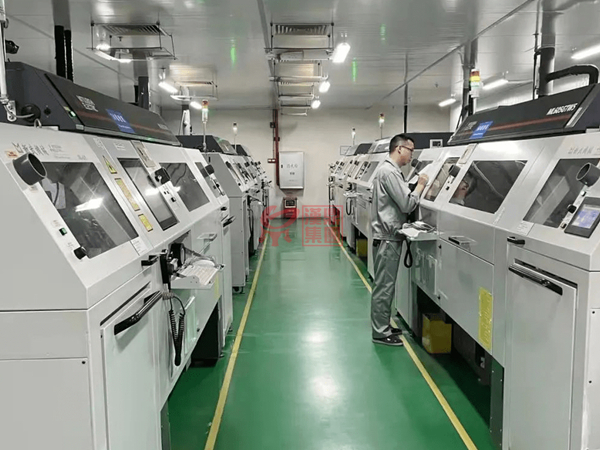

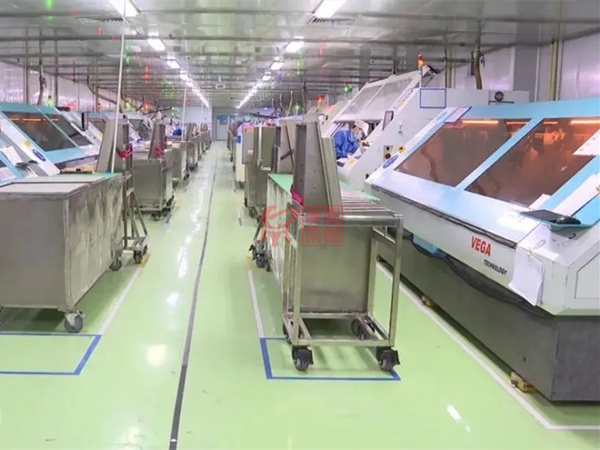

建筑概述

该厂房建筑面积37973㎡，生产区为轻钢屋面单层厂房，建筑面积为22112㎡，四周辅助用房（包括换热站、空调机房、变配电站、消防值班室、废气处理间、空压站、办公室、走廊等）为两层钢混结构建筑。

空调设计概述

生产区采用全空气集中空调系统，分为净化空调系统和常规空调系统。净化级别为Ｎ7级（0.5μm3.5×105粒/m³）、Ｎ7．6级（0.5μm1.4×106粒/m³）、N8级（0.5μm3.5×106粒/m³）。根据运行班次和使用时间、净化级别、温度和湿度要求，将净化空调系统划分为10个系统（ＪＫ一1～10），常规空调系统划分为13个系统（Ｋ一1～13）。

走廊、 办公室、 值班室、 卫生间采用风机盘管系统，其他辅助用房采用热水供暖系统。

净化空调系统和常规空调系统冷媒为7℃/12℃冷水，热媒为90℃/70℃热水；风机盘管空调系统冷媒为7℃/12℃冷水，热媒为60℃/50℃热水。冷、热水由该建筑的换热站提供， 换热站所需蒸汽由市政管网供给；热水供暖系统热媒为95℃/70℃热水，由市政热网供给。

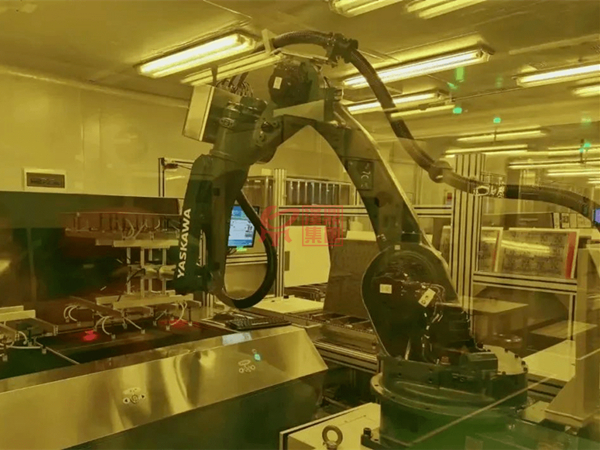

净化空调系统

成像间、成像间人口、绘图室对温湿度、洁净度要求较高。

绘图室：面积54平方米，层高2.7米，夏季温度23±0.5℃，相对湿度55±3%，冬季温度23±0.5℃，相对湿度55±3%，净化级别N7级，正压差20pa。

成像间：1853平方米，层高3米，温度23±1（局部23±0.5），相对湿度55±3%，冬季温度23±1（23±0.5℃），相对湿度55±3%，净化级别N7级，正压差20pa。

成像间入口：24平方米，层高2.7米，夏季温度23～28℃，相对湿度55±10%，冬季温度18～23℃，相对湿度55±10%，净化级别N7.6级，正压差15pa。

根据《洁净厂房设计规范》，洁净室的送风量应取保证空气洁净度的送风量、根据热湿负荷计算确定的送风量及向洁净室内供给的新鲜空气量三项中最大值。根据计算得出保证空气洁净度的送风量最大，因此按此来确定送风量。

根据《洁净厂房设计规范》，新风量应取排风量和保持室内正压值所需新鲜空气量之和、保证洁净室内每人每ｈ新鲜空气量不小于40立方米两项中较大值。 根据计算应按前者来确定新风量（洁净室内人数少），总排风量为15600 m³/h，总新风量为38630m³/ｈ。３个房间的夏季总冷负荷为698kw，负荷指标为361 w/㎡。
