电子PCB电路板净化车间

客户介绍

建设方是一家专业从事印刷电路板的研发、生产、销售为一体的国家高新技术企业，业务范围涵盖“特种PCB”、“高多层PCB样板快板”、“中小批量PCB”、“大批量PCB”、“FPC&RFPC”、“SMT及代工”，产品广泛应用于消费电子、汽车电子、通讯、工控、安防、电源、能源、医疗等领域，是华为、中兴、三星、伟创力、ABB等国内外百余家知名企业的长期合作伙伴。

项目概况

项目名称：电子PCB电路板净化车间

项目面积：24900平方米

项目地点：江西龙南

净化级别：Class 100K

温湿度：T=20±3℃、RH=40~60

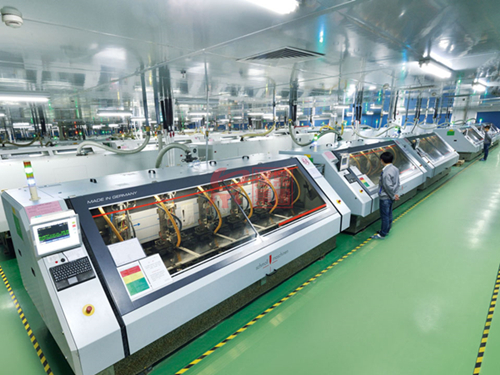

平面布局

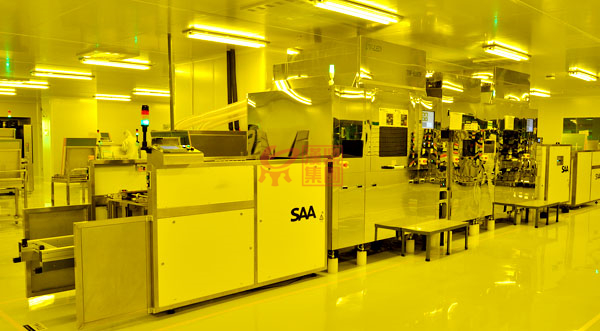

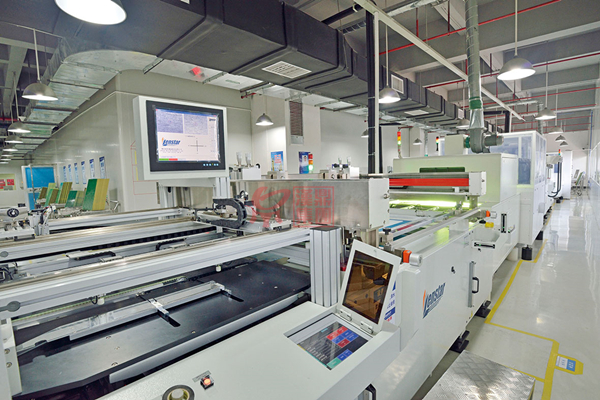

1.平面设计依据PCB生产工艺要求而设计，保证工艺流程合理、人物货分流、动线不迂回。2.工艺核心区做相关隔离处理，如曝光、贴膜、叠片、冲孔、叠板等工序都要在洁净室进行操作，清洗、检测等工序重视恒温恒湿环境。 

洁净系统方案

1. 新风经过滤后与回风混合，进入风冷空调机，通过中效过滤器，经末端低阻力高效过滤器后将符合温湿度、洁净度要求的空气送入洁净室。

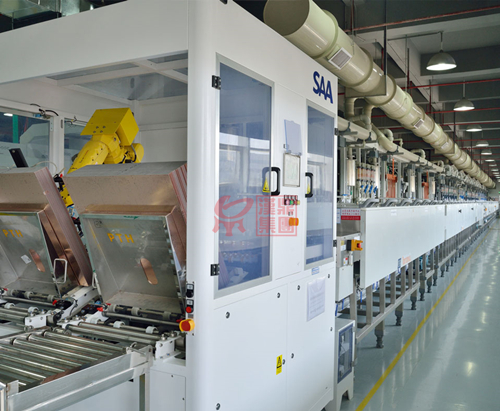

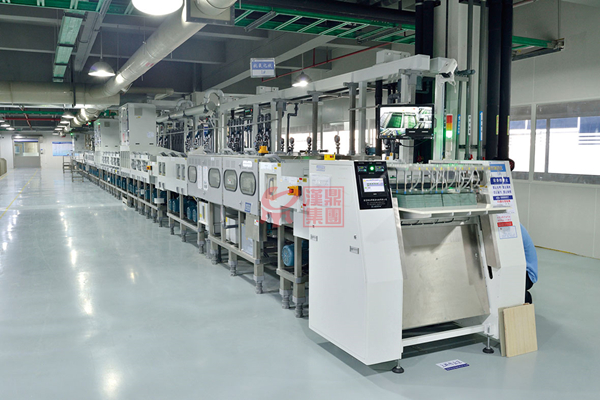

2. 电镀、刻蚀区域等污染严重的房间设置直流式全空气系统，改善房间空气品质。

3. 化学品储存间、变电站、动力站等大量散发腐蚀性气体或热量的房间设置全室通风系统。 不满足自然排烟条件的疏散走道设置机械排烟系统。

4. 各防烟分区的排烟支管及风机入口总管上设置280℃排烟阀，排烟口距最远点的水平距离不超过30m。

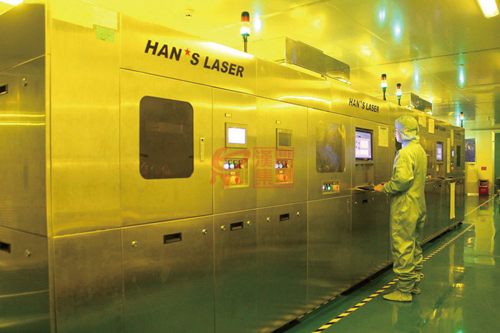

气流组织

采用上送两侧回风，利用车间内柱位、侧墙做技术夹层回风道，接回风管道至空气处理机组。空气经粗、中高三级过滤器和温湿度处理后送入净房。新风系统进行组、中、二级过滤，空气的含尘浓度较低，减少外部尘源影响，提高洁净室的净化效果，并大大延长高效过滤器的使用寿命，减少运行维护费用。
