聚酯薄膜净化车间pet薄膜洁净车间工程

客户概况

广东华某某实业有限公司，位于广东顺德，是一家主要从事表面保护类产品设计与经营的省级高新技术企业，成立于2000年，公司占地面积5.3万㎡，拥有保护膜业界完整的、端到端的产品线及产品解决方案；公司设计、制造的PE、PET、BOPP、CPP等多类型保护膜广泛应用于光电、电子、家电、建筑材料、不锈钢、塑胶板材、聚酯傢俬、石材等行业。

项目概况

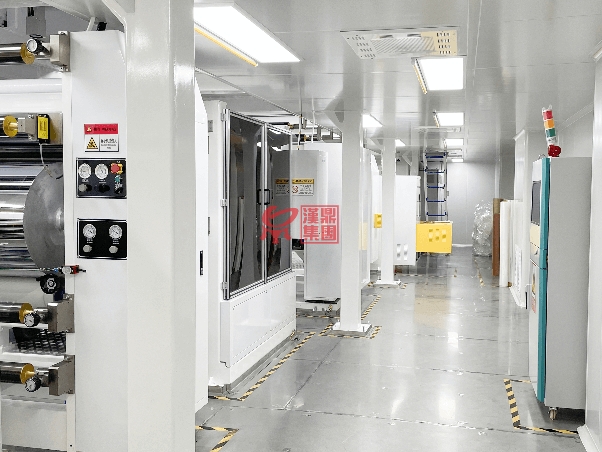

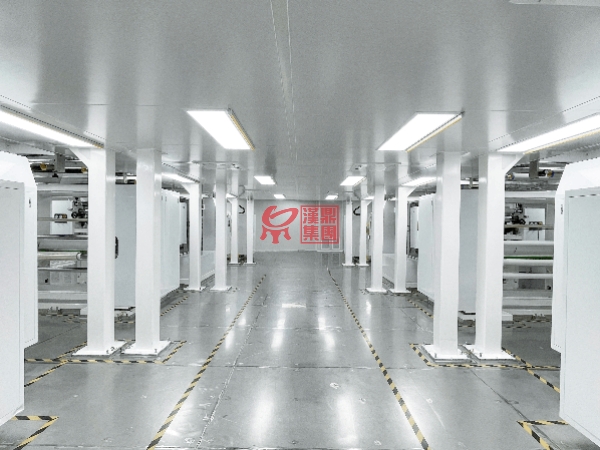

甲方为适应市场需求，新建一套电容型聚酯薄膜。主厂房包括薄膜生产区域即便配电室，主厂房建筑面积6100㎡，其中空调面积2000㎡，铸膜、纵拉区域吊顶标高4.0米，牵引、分切区域层高7.7米，走道部分吊顶标高4.0米，洁净区域的内墙面采用不锈钢墙裙、硅酸钙板内墙面。

生产工艺

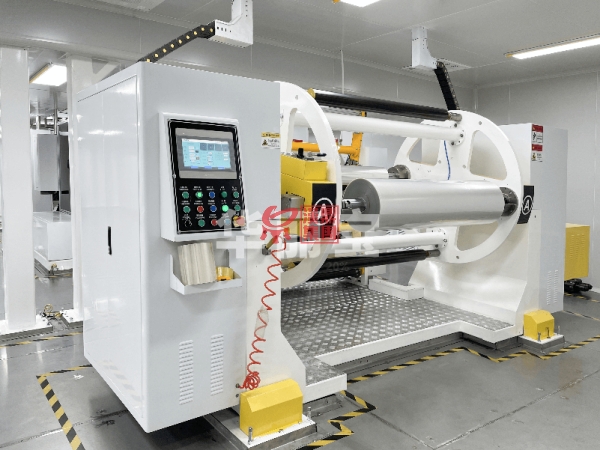

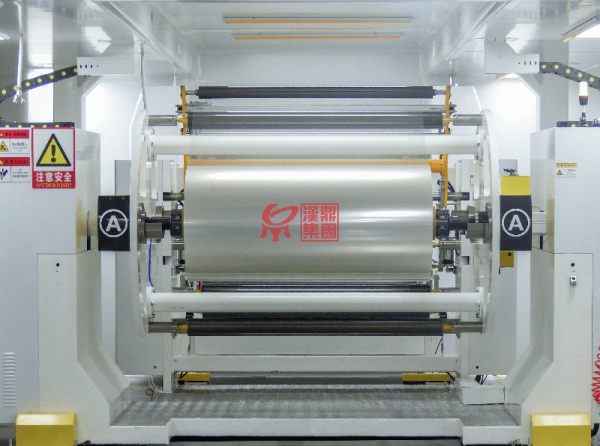

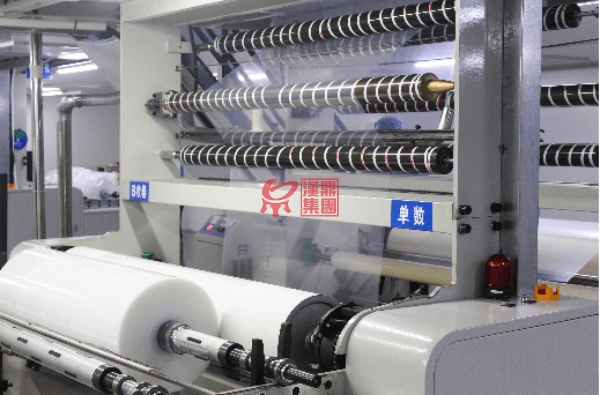

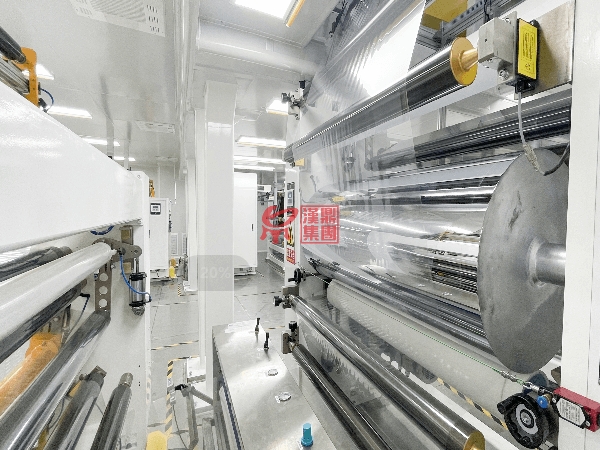

薄膜生产装置是以切片、母粒切片为原料，经切片输送及结晶干燥、挤压熔融、铸膜、纵拉、横拉、牵引、收卷、分切后包装为成品的装置。主要工序包括：切片输送→混料→结晶干燥→挤压熔融→铸膜→纵拉→牵引→收卷→分切。

空调设计标准

薄膜工厂的空调是为满足生产工艺要求而设计的，厂房洁净度要求及室内参数由工衣专业确定。

铸膜、纵拉区：温度≤27℃，相对湿度50～55%，洁净度7级；

牵引、收卷、分切区、分切机围护：温度≤27℃，相对湿度50～55%，洁净度7级；

包装：温度≤30℃，相对湿度50～55%，洁净度7级；

变配电室、横拉区：温度≤30摄氏度，相对湿度和洁净度不做要求。

洁净区内铸膜、纵拉、牵引机、收卷机、分切机等处设独立洁净区，空气洁净等级为6.1级。

空调机组配置

根据薄膜生产线的布置，设置两套全自动组合式一次回风的全空气空调系统。室外空气与室内回风混合后过滤，维持室内温湿度在要求的范围内。空调机组由回风机段、排风段、新风段、粗效过滤段、一次加热段、喷淋段、表冷段、二次加热段、送风机段、中效过滤段、亚高效过滤段等组成；其中送、回风机均采用变频调速控制。洁净车间入口设置风淋室，高效过滤器设置在送风系统末端。

风量确定

薄膜厂房特别是拉伸区域设备排风量很大，而且排风温度高。另外烘箱上方设备散热量很大，为了通风降温，采用通风机强制排风。排风如果全部用空调新风来补充，能耗较大，从节约能源角度出发，只对有温度要求的设备区送入空调风，走道及烘箱上方的巡检通道设置布局送风口进行局部降温。其余不足的风量由2台送风机将室外新风送入设备上方进行补充；收卷、分切区、包装区域设备排风量很小，绝大部分室内风都可以回用。
