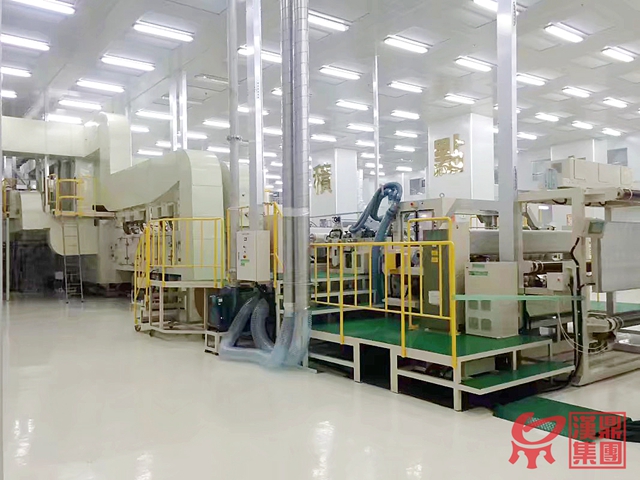

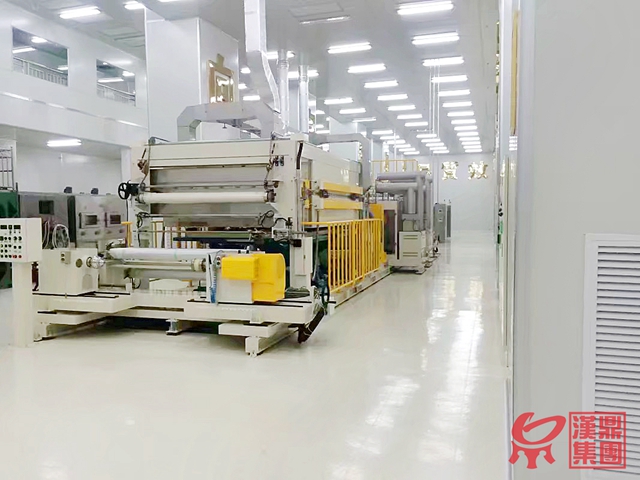

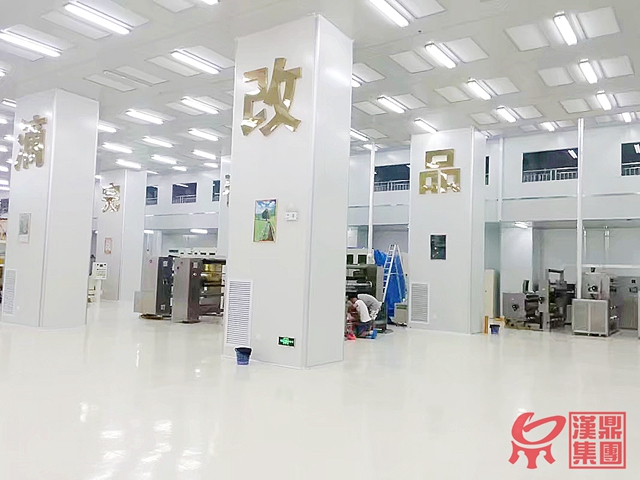

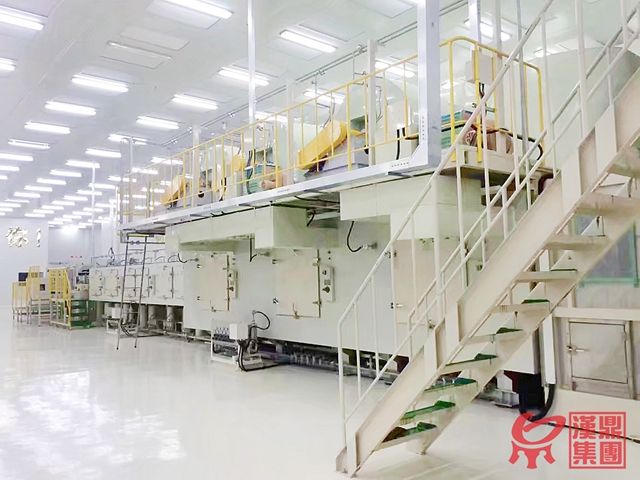

线路板无尘车间系统工程

客户介绍

深圳某电子有限公司是FPC、柔性线路板、双面板及多层印刷线路板、挠性线路板、软硬家合并的专业设计、生产、加工、销售的制造工厂企业。公司厂房面积2万平方米，月生产能力约55万平方尺，现已通过UL认证、ISO认证、TS16949认证，产品畅销欧洲、美洲、亚洲及中国大陆市场。公司拥有先进、高精密的生产设备、检测设备及一批高素质工程、品质、生产、管理人才，FPC柔性线路板产品广泛应用于电脑、通讯、汽车、医疗设备、光学仪器表等领域。柔性线路板直通率高达95%，SMT直通率高达99.8%，及时交付率高达98%，客户满意度高于95%。

工程概况

项目名称：线路板无尘车间系统工程设计装修

工程地址：广东深圳

洁净度：千级、万级、十万级

温湿度：恒温恒湿（23±3℃，55±10RH）

墙/顶板：50㎜夹芯彩钢板

门窗框：氧化型材

地面：PVC防静电自流地坪

高效送风口：不锈钢框架

工程内容

彩钢板隔断装修工程、净化通风风调系统工程、过滤器安装工程、高纯水系统工程、高纯气体系统工程、真空系统工程、化学品供应系统工程、车间排风排气系统工程、配电系统工程、工艺管道工程、给排水工程、照明工程、防微振系统安装、消防安全报警系统等。

行业特点

线路板制造是一种高度精密化的工业，一些细微的环境或操作变动都有可能影响其制造成品的质量，因此制造过程均要求在严格控制下的洁净室中操作。

线路板净化车间设计施工依据

1、标准《ISO/DIS 14644》

2、洁净厂房设计规范《GB50073-2001》

3、工业洁净厂房设计规范《GMP-97》

4、生产质量管理规范《GMP-98》

5、洁净室施工及验收规范《JGJ 71-90》

6、通风与空调工程施工及验收规范《GB 50243-2002》

7、美国联邦标准《FS209E-92》

净化车间系统技术参数

换气次数：≥18次

室内正压:洁净区与相邻洁净区之间≥10Pa，洁净区与非洁净区之间≥15Pa

噪声：≤65dB(A)

新风补充量：总送风量的10%-30%

照度：300LX

送风回风

电镀、刻蚀区域等污染严重的房间设置直流式全空气系统

化学品储存间、变电站、动力站等大量散发腐蚀性气体或热量的房间设置全室通风系统

采用上送两侧回风，利用车间内柱位、侧墙做技术夹层回风道，接回风管道至空气处理机组

配套动力系统

纯水、工艺冷却水、酸排水、碱排水、有机物排水、压缩空气、酸性排风、有机废气、含尘废气排风等系统。
