国志激光器净化车间机电工程

松山湖国志激光激光器净化车间机电系统工程

客户简介

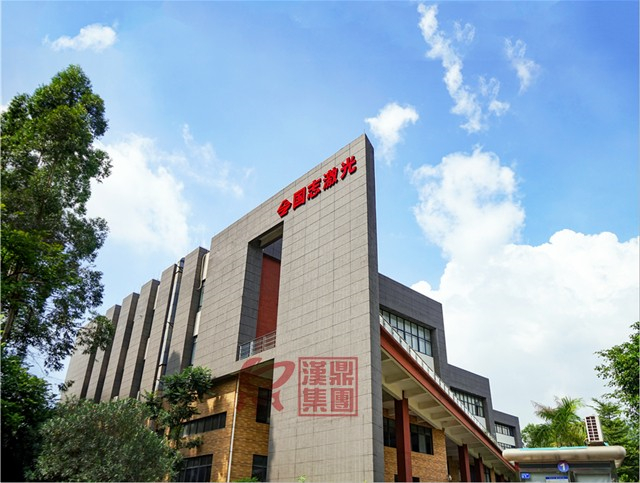

广东某激光技术有限公司，位于东莞松山湖，主营业务包括工业激光器及其核心器件的研发、生产和销售，涵盖光纤激光器、直接半导体激光器、固体激光器等多种类型的高功率工业激光器，目前主打产品为单模块500瓦-4千瓦光纤激光器；多模块合束6-30千瓦光纤激光器；单基模1千瓦-3千瓦光纤激光器；500瓦-15千瓦直接半导体激光器。

案例简析

激光器，简单来说就是一种能发射激光的装置，产品可用于雕刻、打标、切割、钻孔、熔覆、焊接、表面处理、快速成型等材料加工领域，目前广泛应用于航空航天、3D打印、汽车、石油、电子、通讯、光伏、医疗等行业。激光器属于精密电子产品，制程中需尽量排除尘埃粒子的干扰，大部分区域设置为10万级，部分区域需要1000级。

项目概况

工程名称：激光器净化车间机电系统工程

项目地址：东莞松山湖

行业属性：光学电子—精密电子

空调系统：离心机组、风冷热泵、MAU+FFU；

净化等级：千级、万级、十万级

制程工艺管道：DI、CDA、PCW、废排气、一般排气、废排水、消防报警、弱电监控；

服务项目：EPC。

激光器基本工艺

衬底的选择和制备 →外延生长 →腐蚀 →扩散、电极制作 →解理或划片 →装架制管 →老化筛选 →封装耦合 →总测。

平面布局要求

1.净化车间洁净生产区：按照生产工艺不同，洁净等级设置为千级和万级

2.无尘生产辅助用房：洁净等级设置为十万级，一般包括人流进出洁净用房，物料进出清洁区和部分车间办公生活区等。

3.超净净化车间管理区：洁净等级设置为十万级，包括办公室、会议室、值班室和休息区。

4.车间生产专用设备区：该区域对空气净化等级没有要求，但要求与净化车间设置有效的物理或空气隔离，本区域主要设置净化空调机房、电气用房、纯水间、生产用气间。

激光器净化车间技术参数

换气次数：≥18次

室内正压:洁净区与相邻洁净区之间≥10Pa，洁净区与非洁净区之间≥15Pa

温度：22±2℃

湿度：65%±5%RH，电子车间湿度略高以免产生静电

噪声：≤65dB(A)

新风补充量：总送风量的10%-30%

照度：300LX

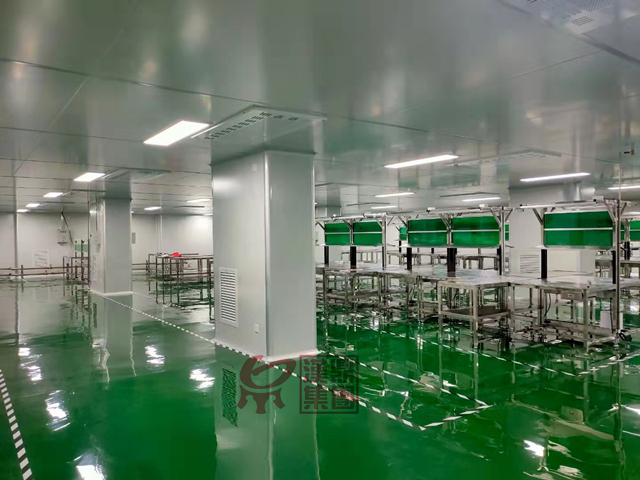

激光器净化车间各结构系统

1、净化厂房墙、顶板材采用50mm厚的夹芯彩钢板制造，圆弧墙角、门、窗框等采用专用氧化铝型材制造。

2、该项目为典型的电子产品净化车间，地面采用防静电型环氧自流坪地坪。

3、送回风管道用热渡锌板制成，贴净化保温效果好的阻燃型PF发泡塑胶板。

4、高效送风口用不锈钢框架，美观清洁，冲孔网板用烤漆铝板，不生锈不粘尘，宜清洁。
