惠州赣锋锂离子电池净化车间机电装修工程

由惠州赣锋锂电科技有限公司投资建设，广东汉鼎建设集团有限公司承接的锂离子电池净化车间机电装修工程已完成验收，并交付建设方使用。

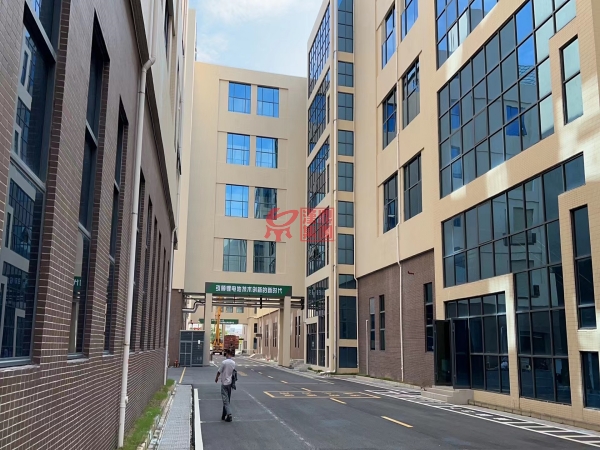

项目占地面积约13万平方米，总建筑面积30多万平方米，共规划办公研发楼2栋、厂房7栋、宿舍3栋。主要产品为国内领先的笔记本(手机)电池产线和叠片电池产线，可适应笔记本电脑、无人机、电动车等高倍率的应用场景。

项目位于广东惠州仲恺高新区，涉及厂房二次钢结构、洁净装修、暖通设备及管道系统、动力及照明配电系统、弱电及自控系统、生产工艺管路系统等综合性建设工程。

锂离子电池净化车间设计规范

结构材料

1.洁净室墙、顶板材料一般采用50mm厚的夹芯彩钢板、净化专用的氧化铝型材制造，门采用净化密闭门，窗采用铝合金玻璃固定窗。2.地面采用环氧自流平或高级耐磨塑料洁净地板。3.净化通风管道选用镀锌薄钢板制作，并采用”PEF”阻燃型的保温板做保温。

车间温湿度要求

1由于制程工艺特殊性，所要求的送、排风、送、排水管道多，且风大，因此建议车间的层高为 5-6m，其中车间的吊顶高为 3.0m;

2周边设施需配制的机房有:纯水机房、酸排处塔、有机气体处机房、院烧塔、废水处机房、却水泵房、空调风柜及冰水主机房、压给空气及其它特气机房。机房大小根据机台的需求来选定；

3·主体结构为钢结构的厂房需为各种管道配制承重的二次钢结构，二次钢结构的高为 5-6m。

消防规范:

1由于锤材料的特殊化学性，又需满足消防验收要求，在节约投资的情况下也也需要充分考虑到危险的防范，此部分需特别注意。一般广房为丙类厂房消防涵盖排烟、喷淋、报警、应急照明等。

2.注液区，电解波存放区，高温房等危险性较高区域，需单独隔离防火分区，各类设备考虑防爆及耐腐她要求等。

内部装饰工艺:

1.隔墙布局需综合消防逃生、人流物流通道、生产设备的摆放等多方面因素。

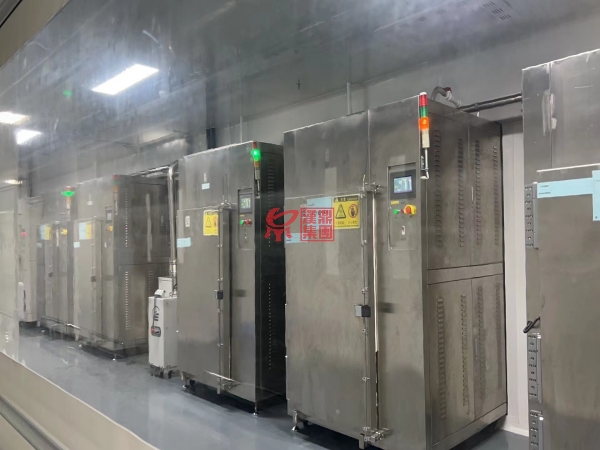

2.由于存在高温和低湿度环境的特殊性，隔墙、天花、门窗的选择都需要注意。高温房一般为单独隔离分区，围护采用岩棉板材质，门体采用防火门。低湿度区域围护采用隔墙岩棉板，天花玻镁岩棉板，门体采用成型密闭门，玻璃采用双层真空玻璃窗。

3.地面普通环量树脂地面即可，涂布烤箱段无净化等级要求，普通固化地面即可，搅拌和提压区域有较多重型设备，可以考虑不锈钢花纹板地面。

空调换气规范

1.锂电池洁净厂房一般厂区面积大，制冷总负荷大，需综合计算全区城的总冷负荷，确定制冷主机冷量及安装位置，考虑节能的需求，制冷主机尽量集中在冷冻站，并充分考虑后期扩建连通预留管路阀门，再通过冷冻水管分区输送冷源。北方省份还需考虑冬季防冻措施。

2.短电洁净厂房与其它行业的#*不同是对湿度控制要求较高，除湿机组是保障环境露点的核心设备。除湿机组的选择，车间围护的密闭性，风管的密闭性，人员数量，车间的管控都需综合考虑。

3.除湿机组尽量选择市场知名度较高的品牌，车间隔墙天花严格施工工艺，门窗采用定制成型密闭型，风管采用角铁法兰，注液等低湿度区城采用不锈钢风管。4.空调部分的控制建议采用PLC控制，为便于操作使用整合安装于各空调控制柜上。

工艺管道布局规范

1.锤电池生产过程需要冷却水、压缩空气、氮气、真空、给排水、排气等。根据设备需求，统计整体用量，确定设备型号及安装位置，根据生产设备布局及需求最布晋管道走向。

2.需要注意的气管部分是由于厂区面积大，管路损耗大，需要考虑在远端增加储气撞及环管，真空设备及管路部分需要区分电解液区域及普通区域.

电气控制规范

1.锂电池洁净厂房生产设备及空调等辅助设备较多，用电功率大，电房布置及变压器大小选择需考虑整体用电负荷。供电分区、桥架走向、分级控制等为便工后期维护使用及用电安全需综合考虑。

2.照明部分建议采用LED光源，车间部分照度控制在250Lux至300Lux左右照度，合库及设备房100Lux左右照度，应急照明技消防规范及房间布局安装，并老虚其它检修照明及检修插座等。
