美拜锂电池厂房装修净化工程

客户介绍

深圳美拜科技集团是一家集研发、制造、销售锂离子电芯、各种充电电池组合成品为一体的高新技术企业。公司产品涵盖聚合物锂离子电芯、方型锂离子电芯、圆柱型锂离子电芯、锂电保护集成线路的各类成品组合电池及无线能源系统解决方案。主要产品包括手机电池、笔记本电脑电池、便携式DVD电池、MP3/MP4电池、个人数字助理（PDA）电池、电动自行车电池、电动汽车电池、MID电池、GPS电池、电动工具电池。

项目概况

工程名称：美拜锂电池厂房装修无尘净化工程

工程地址：广东深圳

项目工期：95天

净化级别：万级、十万级

承包形式：EPC总包

锂电池洁净厂房设计要点

1、锂电池洁净厂房与其他行业的最大不同是对湿度控制要求较高，锂电池生产领域，其制造过程极为严苛，需要非常干燥的环境，通常要求环境空气露点温度达到－40℃ 以下。 锂电池类的制造过程有着极为严苛的生产环境要求，因此在设计、施工过程中任何一部分出现偏差都会给整个系统带来损失。另外。为了对液晶、有机发光显示屏等新型电子元件的高性能化进行研究，或为了提高生产效率、降低生产成本等常常需要在超低露点（－85℃）以下环境中生产。

2、除湿机组是保障环境露点的核心设备。除湿机组的选择，车间围护的密闭性，风管的密闭性，人员数量，车间的管控都需综合考虑。该项目除湿机组选择了市场知名度较高的品牌，注液等低湿度区域采用不锈钢风管。空调部分采用LPC控制，为便于操作使用整合安装于各空调控制柜上。

3、常用的超低露点环境是利用吸附技术对空气中的水分进行吸附除湿， 获得干燥空气。而采用硅胶或分子筛吸附除湿的方式已经逐步成为主流，吸附式除湿装置又可以分为吸附塔式和转轮式吸附除湿机2种。转轮式除湿技术已被国内企业接受和掌握，并取得了长足的发展，在核心部件采用进口除湿转轮的基础上，已完全能够胜任锂电池生产过程中所要求的低露点和超低露点湿度控制，并成为代表技术被各个行业所采用。

湿度控制

相对湿度≦30%车间（如搅拌、涂布机头、机尾等）

相对湿度≦20%车间（如辊压、制片、烘烤等）

相对湿度≦10%车间（如叠片、卷绕、装配等）

露点温度≦-45℃车间（如电芯烘烤、注液、封口等）

洁净厂房自控系统

自控采用中央工作站系统，软件采用西门子WINCC系统，涵盖相应的空调系统、机电设备运行状态监控、控制调节等功能。

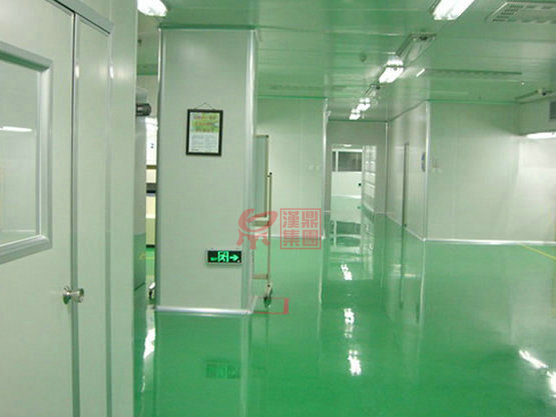

洁净厂房地面系统

3㎜环氧自流平+高耐磨聚氨酯罩面+哑光，配料车间（正负极搅拌间）、涂布机头、涂布机尾区、清洗间、电解液存放间地面选用2㎜的304不锈钢板材焊接，清洗墙面沿地面上翻1200㎜。辊压机重量35吨，设备基础要采用双层双向钢筋结构。

洁净厂房天花围护

车间墙面采用50型手工玻镁双面岩棉净化板，钢板厚度0.472㎜，顶部天花选用玻镁岩棉板。

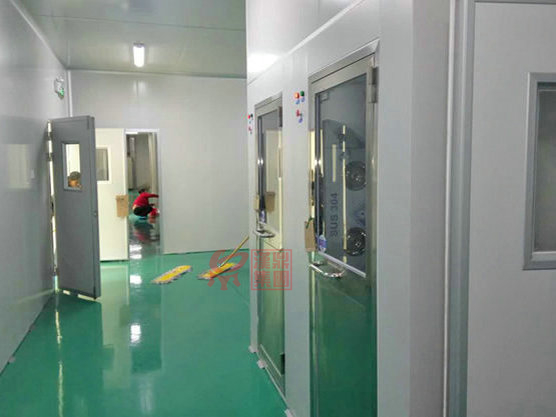

洁净厂房门窗

门窗选用成型密闭门和双层真空玻璃窗。

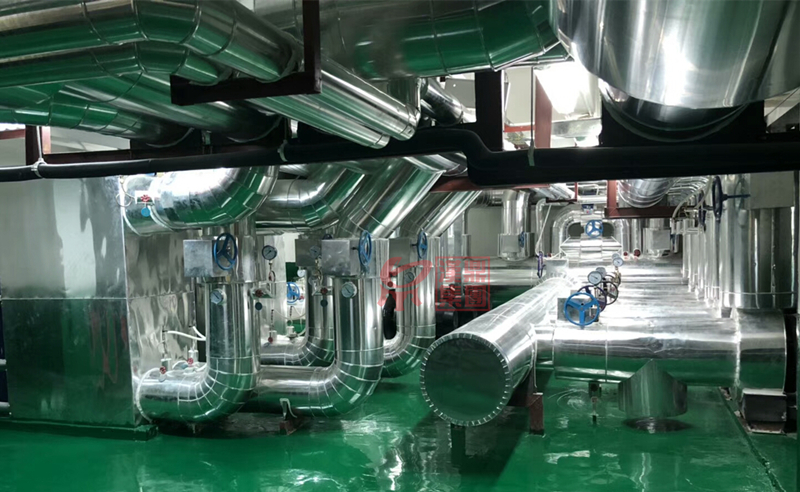

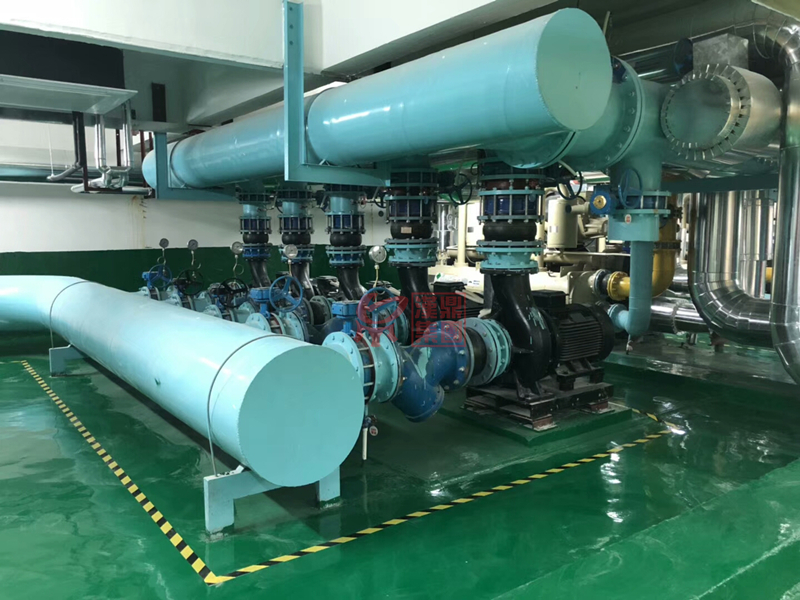

洁净厂房工艺管道

真空管道及纯水管道采用U-PVC管道，氮气管道采用铝合金管道，空压管道采用镀锌钢管及不锈钢管。

锂电池洁净厂房自净及换气

千级洁净室：自净时间不超过20分，一般设在15分，换气次数为43.5—55.3/小时；

万级洁净室：自净时间不超过30分，一般设在25分，换气次数为23.8—28.6/小时；

十万级洁净室：自净时间不超过40分，一般设在30分，换气次数为14.4—19.2/小时。
